GLB viewer в UI¶

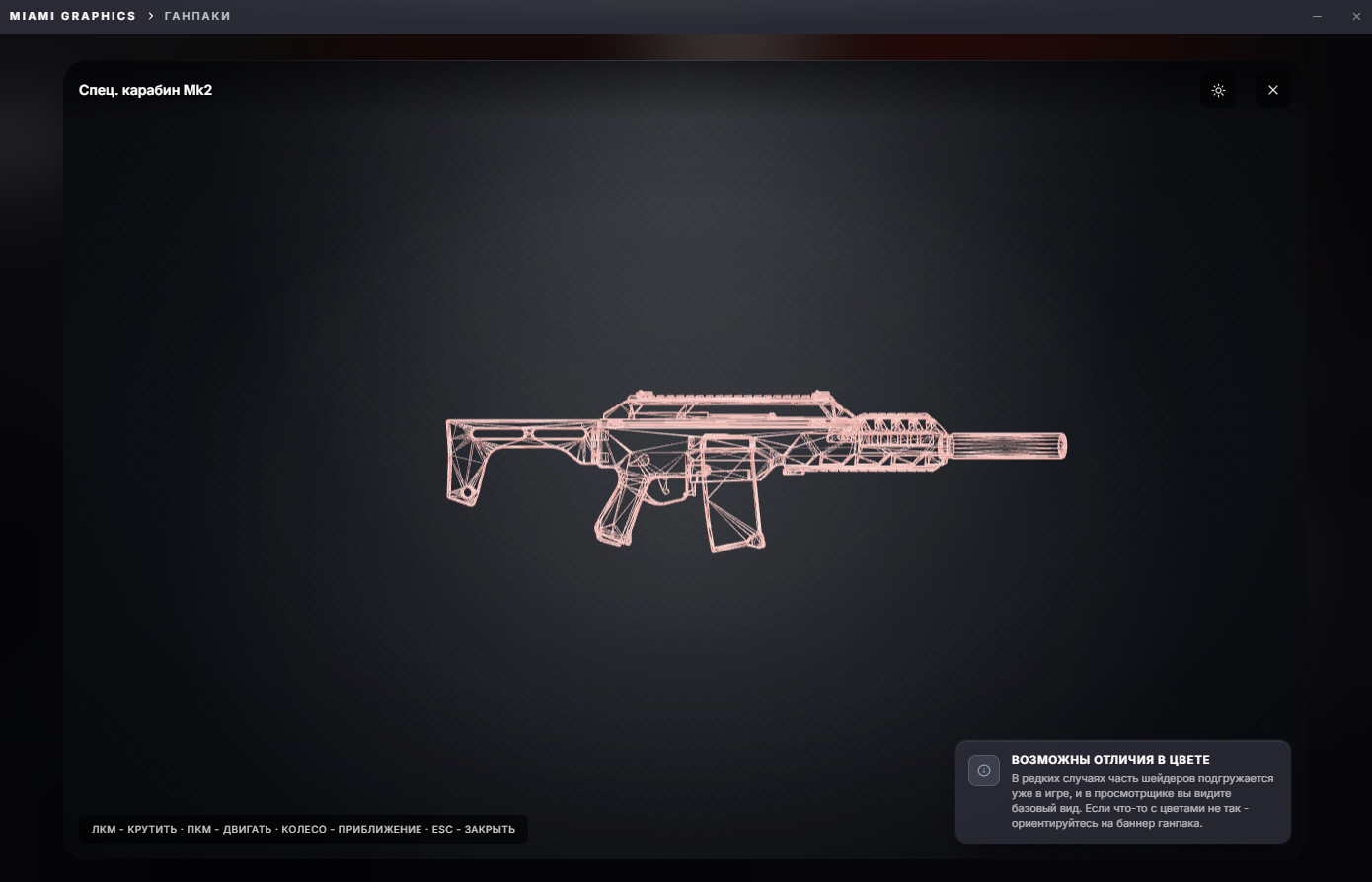

3D-модель пушки в R3F-viewer (спец-карабин Mk2) с custom shader

Когда юзер открывает карточку оружейного пака или бронежилета — в UI крутится 3D-модель. Это React Three Fiber (R3F) + Three.js GLTFLoader. Файлы .glb мы хостим на R2, грузим напрямую в браузер WebView2.

Зачем `.glb` а не оригинальные `.ydr`¶

Это история. Изначально пробовали показывать прямо GTA-форматы:

Попытка 1: парсер `.ydr` на C# в Three.js¶

.ydr это RSC7-ресурс модели. Внутри сложная структура — drawable, models, geometries, materials, skeleton. У CodeWalker есть полный read-only парсер на C#.

План был: парсим .ydr через RageLib → переводим в Three.js-friendly формат (vertices/normals/uv/indices buffer) → отдаём в Canvas через postMessage.

Что пошло не так:

Текстуры. .ydr ссылается на текстуры по имени, текстуры лежат в .ytd (отдельный resource). Чтобы получить bitmap, надо распаковать .ytd, найти текстуру по имени, конвертировать из RAGE-формата (DXT5 / BC7 / cubemap) в PNG. Это много работы для просто превью 3D модели.
Шейдеры. У .ydr modeloв material это не «diffuse + normal + specular», а shader тип из 100+ предустановленных шейдеров RAGE (gta_normal_spec_reflect, gta_alpha_water, etc). Каждому соответствует свой набор textures и параметров. Three.js не понимает их, нужно мапить вручную.
Скелет и анимации. У оружий нет анимаций обычно, но у персонажных моделей есть. Пришлось бы парсить bone hierarchy.
Размер кода. Полная имплементация это 2-3 тысячи строк C# и столько же JS. Один человек на это бы потратил недели.

После пары дней попыток с .ydr решил что это не приоритет — UX превью важнее, формат можно конвертировать заранее на admin-стороне.

Попытка 2: glTF text format¶

Третий формат от Khronos — JSON + bin blob + текстуры PNG. Удобно для отладки (можно открыть в текстовом редакторе), но много файлов — отдельно .gltf, .bin, и каждая текстура .png. Для каталога из 200 ганов это 1000+ файлов в R2. Дорого по PUT/GET операциям.

Также Three.js GLTFLoader загружает текстуры относительно .gltf файла. Если хранить на R2 — придётся резолвить URLs руками.

Использовали короткое время для двух тестовых ганов. Не масштабируется.

Попытка 3 (финальная): `.glb` binary glTF¶

.glb это тот же glTF, но всё (JSON + bin + textures) упаковано в один binary файл. Один файл на ган. На R2 это PUT раз, GET тоже раз. UI грузит одним useGLTF(url).

Размер 300 КБ – 2 МБ на модель (зависит от количества polys и текстур). На UI рендерится моментально.

Конверт `.ydr` → `.glb`¶

Делается на admin-стороне при заливке гана-пака. Парсер берёт .ydr + .ytd, через CodeWalker.Core читает геометрию, через ImageMagick конвертирует текстуры из BC7/DXT5 в PNG, склеивает glTF, упаковывает в .glb.

Это тяжёлая операция: 2-5 секунд на маленькую модель, до 30 секунд на сложную (например модель снайперки с детализированной нашивкой). Делается один раз при upload'е, кешируется в R2.

HunterGraphics.Core/Parser/ArmorGlbExporter.cs (упрощённо)

public static bool TryExportArmorGlb(string workDir, IArchiveDirectory moddedRoot, ResolvedComponentMap componentMap)
{
    // 1. Найти armor .ydd модели в моде
    if (!componentMap.Components.TryGetValue("armor", out var info))
        return false;

    foreach (var path in info.InternalPaths.Where(p => p.EndsWith(".ydd")))
    {
        var yddFile = ResolveFromPath(moddedRoot, path);
        var yddBytes = yddFile.GetBytes();

        // 2. Найти соседний .ytd с текстурами
        var ytdPath = path.Replace(".ydd", ".ytd");
        var ytdBytes = ResolveFromPath(moddedRoot, ytdPath)?.GetBytes();

        // 3. Конвертация через CodeWalker.Core + glTF SDK
        var converter = new YddToGlbConverter(yddBytes, ytdBytes);
        var glb = converter.ConvertToGlb();

        File.WriteAllBytes(Path.Combine(workDir, "armor", "armor.glb"), glb);
    }
    return true;
}

CodeWalker.Core — это только парсер, без UI. У нас он подключен как ProjectReference. Используем для чтения геометрии и текстур, дальше всё кастомное.

UI viewer¶

Три места где показываем 3D:

Где	Что	Файл
Armor card (полный экран armor)	броник модель	`ArmorPreview3DCanvas.tsx`
Gunpack gun card	модель ствола	`GunPreview3DCanvas.tsx`
GLB viewer modal (по клику на превью)	full-screen с возможностью повернуть, zoom	`GlbViewerModalCanvas.tsx`

HunterGraphics.Shell/ui/src/screens/armor/ArmorPreview3DCanvas.tsx

import { OrbitControls, Center, Bounds, useGLTF } from '@react-three/drei';
import { Canvas } from '@react-three/fiber';

function Model({ url }: { url: string }) {
    const { scene } = useGLTF(url);
    return <primitive object={scene} />;
}

export function ArmorPreview3DCanvas({ url }: { url: string }) {
    return (
        <Canvas camera={{ position: [0, 0, 3], fov: 35 }} dpr={[1, 2]}>
            <ambientLight intensity={0.6} />
            <directionalLight position={[5, 5, 5]} intensity={1.2} />
            <Bounds fit clip margin={1.2}>
                <Center>
                    <Model url={url} />
                </Center>
            </Bounds>
            <OrbitControls enableZoom enablePan={false} />
        </Canvas>
    );
}

Bounds fit clip — auto-scale модели чтобы влезла в viewport. OrbitControls — мышь для поворота, скролл для zoom. Без всего этого юзер видел бы 1000-метровую модель снаружи камеры или модель внутри камеры.

DPR (DevicePixelRatio)¶

dpr={[1, 2]} — клампим pixel ratio между 1 и 2. На 4К-мониторах нативный DPR = 3-4, что значит canvas рендерится в 4× больше пикселей чем размер UI. Это очень дорого для GPU.

Кламп до 2 даёт нам:

На обычных 1080p/1440p мониторах — DPR=1, рендер в native размер;
На high-DPI 4K мониторах — DPR=2, рендер в 2× UI размер (читабельно но не overkill);
Не выше 2 — экономия GPU.

Cleanup при unmount¶

R3F кеширует GLTF загрузки глобально через useGLTF. Если просто удалить компонент из дерева, в кеше остаётся reference на материалы и геометрию — GC не освободит память, и через 20 модов памяти не останется.

useEffect(() => {
    return () => {
        try { useGLTF.clear(url); } catch { /* */ }
    };
}, [url]);

Это «явно скажи кешу выкинуть этот URL». Three.js потом сделает GC на материалы.

WebView2 specifics¶

WebView2 это Edge Chromium, поэтому WebGL2 работает из коробки. Производительность практически идентична нативному Chrome.

Единственный нюанс — мы грузим .glb с CDN, и для РФ юзеров путь идёт через WebView2BypassInterceptor. Без него native WebView2 fetch идёт через WinHTTP который не проходит наш FragmentingHttpHandler, и в РФ блоки Cloudflare режут запросы по SNI.

Interceptor хукает WebResourceRequested event, перенаправляет URL через C# HTTP clients (с TLS frag), отдаёт обратно body как WebResourceResponse. Для juiced WebGL загрузки это критично — без него 3D viewer падал с CORS errors у части юзеров.

Дальше: headless рендер на сервере →
